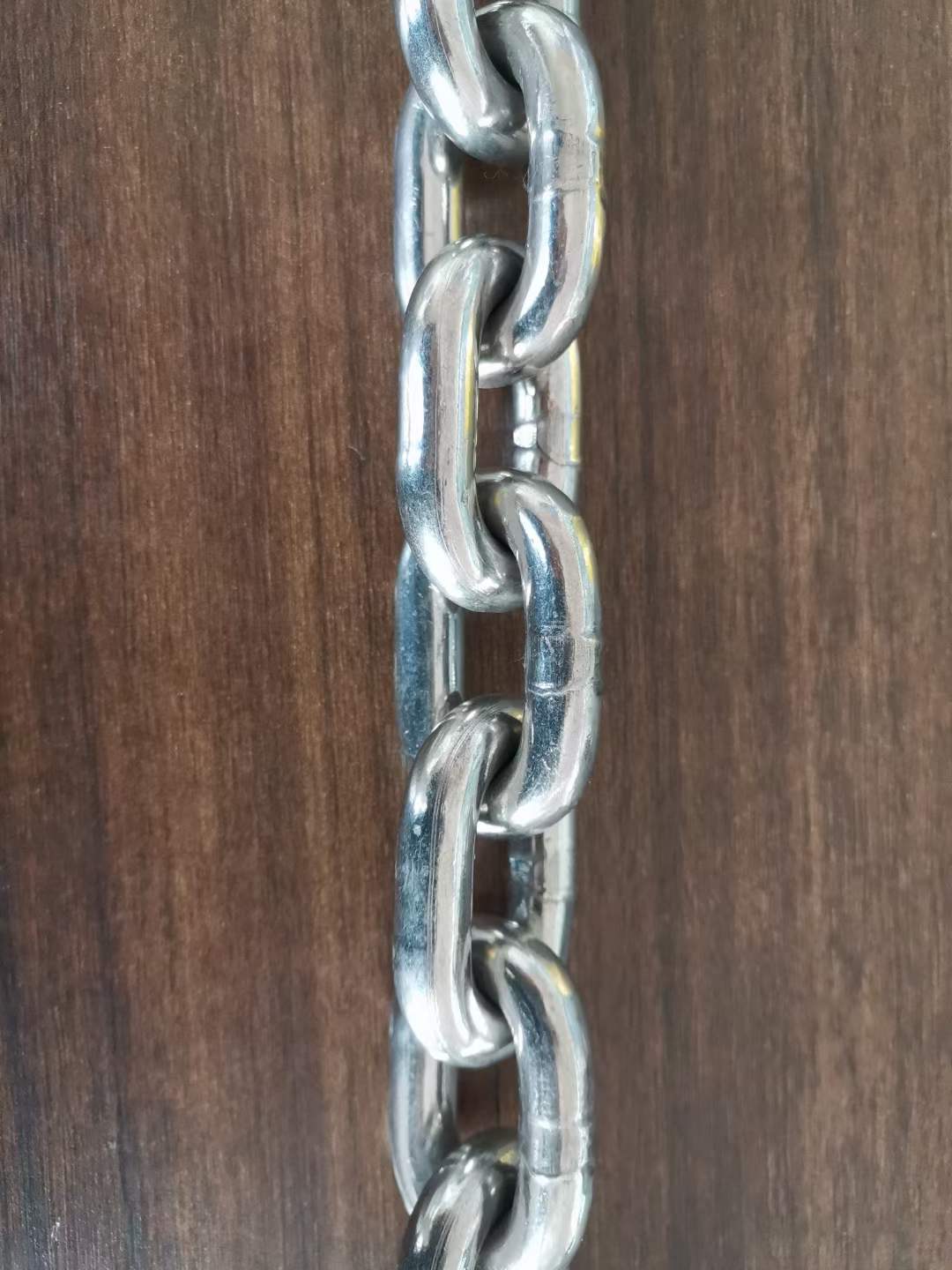

Chaîne de charge galvanisée de la catégorie 80 pour la grue à chaînes de levage
La chaîne de charge de grade 80 soulève des chaînes à maillons courts, qui sont utilisées pour le palan à chaîne, le palan à levier et le palan à chaîne électrique, etc. 1}}test de charge à l'épreuve des compteurs, le taux de rupture de lien est de 1/10000, ce qui dépasse le niveau industriel 6/10000.
Matériau de la chaîne : 20Mn2A, 25MnV, 23MnNiCrMo54, etc.
Norme de fabrication : BS EN818-7
Qualité de la chaîne : G80
Paramètre technique des chaînes de charge EN818-7 Grade 80 :
Taille nominale dn | Tolérance de diamètre de matériau | Terrain | Largeur
| Longueur de la jauge | Souder diamètre dès max. | |||||
pn | tolérance | Interne W3 min | Externe W2 maximum | 11 x pn | tolérance | |||||
4 | ± 0,2 | 12 | 0,25 | 4,8 | 13,6 | 132 | 0,6 | 4,3 | ||
5 | ± 0,2 | 15 | 0,3 | 6,0 | 17,0 | 165 | 0,8 | 5,4 | ||
6 | ± 0,2 | 18 | 0,35 | 7,2 | 20,4 | 198 | 1,0 | 6,5 | ||
7 | ± 0,3 | 21 | 0,4 | 8,4 | 23,8 | 231 | 1,1 | 7,6 | ||
8 | ± 0,3 | 24 | 0,5 | 9,6 | 27,2 | 264 | 1,3 | 8,6 | ||
9 | ± 0,4 | 27 | 0,5 | 10,8 | 30,6 | 297 | 1,4 | 9,7 | ||
10 | ± 0,4 | 30 | 0,6 | 12,0 | 34,0 | 330 | 1,6 | 10,8 | ||
11 | ± 0,4 | 33 | 0,6 | 13,2 | 37,4 | 363 | 1,7 | 11,9 | ||
1)Ces tolérances sont généralement divisées en plus 2/3 et –1/3 pour le lien individuel et lelongueur de jauge standard. | ||||||||||
Affichage d'atelier d'usine :
